Как правильно читать рабочую характеристику насоса

Выбрать насос только по максимальному напору и производительности нельзя. Рабочая характеристика насоса показывает, как меняется напор при изменении расхода, поэтому по графику можно понять, какой режим даст конкретная модель в реальной системе. Разберем оси Q и H, рабочую точку и параметры, которые стоит проверить перед покупкой.

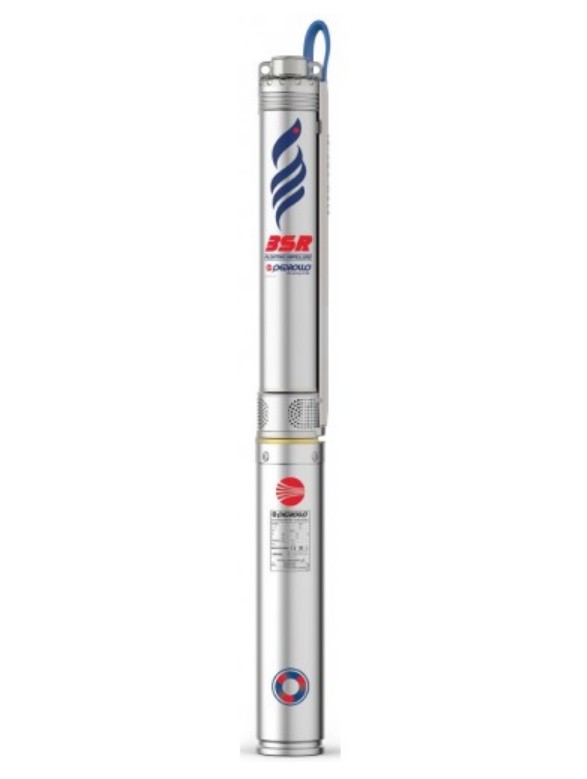

Для примера возьмем скважинные насосы Pedrollo 3SR. Производитель предназначает серию для перекачивания чистой воды, бытового водоснабжения и орошения. Для каждой модели Pedrollo публикует отдельную характеристику, поэтому сравнивать насосы нужно не по одной цифре, а по их рабочему диапазону.

Что показывает рабочая характеристика насоса

Рабочая характеристика насоса, или Q-H характеристика, показывает, как связаны расход воды и напор. Проще говоря, по ней видно, сколько воды насос может подать при определенном напоре. Для центробежных моделей обычно действует простая зависимость: чем больше расход, тем ниже развиваемый напор. На графике расход Q откладывается по горизонтали, а напор H по вертикали. Кривая между ними показывает, как конкретный насос будет работать при разных нагрузках. Если производитель приводит дополнительные линии, по ним можно оценить КПД и другие параметры.

На графике в первую очередь смотрят на четыре вещи:

какой расход Q требуется системе;
какой напор H насос развивает при этом расходе;
как меняется режим при увеличении или снижении подачи;
соответствует ли выбранная точка условиям эксплуатации.

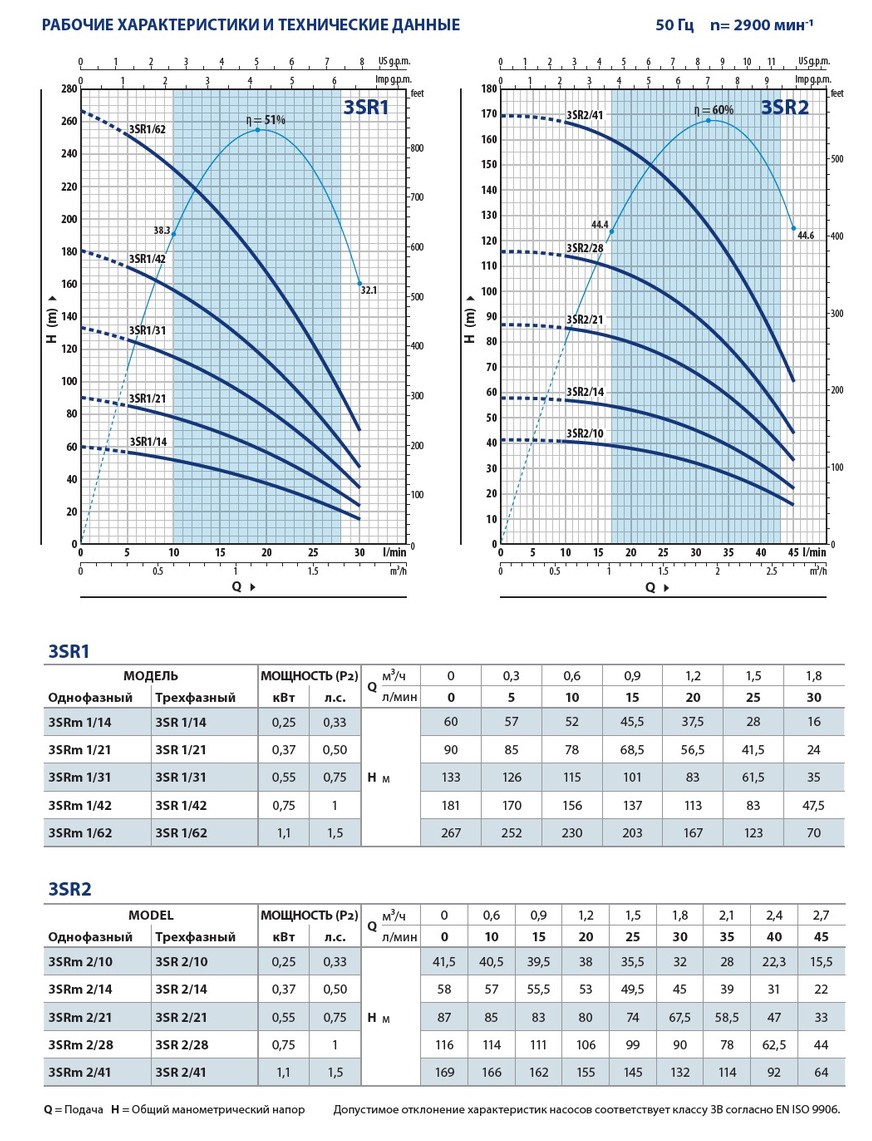

У Pedrollo 3SR характеристики приведены отдельно для исполнений 2/10, 2/14, 2/21, 2/28 и 2/41. Производитель также указывает допуск кривых по EN ISO 9906 Grade 3B. Поэтому нельзя брать максимальный напор одной модели и максимальную производительность другой. У каждого исполнения своя кривая, которая и показывает реальные возможности насоса.

Чем график отличается от паспортных данных

Паспорт содержит не только график. В нем указаны мощность двигателя, напряжение, частота, размеры и другие параметры, необходимые для выбора и монтажа. Для расчета системы основными рабочими характеристиками насоса считают подачу и напор, а остальные данные помогают проверить совместимость оборудования.

Например, у Pedrollo 3SR 2/21 мощность P2 зависит от исполнения: 0,55 кВт у однофазной версии 3SRm 2/21 и 0,75 кВт у трехфазной 3SR 2/21. При этом напор меняется в зависимости от расхода: при нулевой подаче он составляет 84 м, при 1,5 м³/ч - 74 м, а при 3 м³/ч уже 23 м. Поэтому одной мощности недостаточно, чтобы понять, какой расход и напор насос обеспечит в конкретной системе. Для этого смотрят на рабочую характеристику выбранной модели.

Как определить производительность и напор насоса по графику

Читать график удобнее от требуемого расхода. На горизонтальной оси находят нужное значение Q, проводят линию до кривой выбранного насоса, а затем по вертикали определяют соответствующий напор H.

Что такое рабочая точка насоса

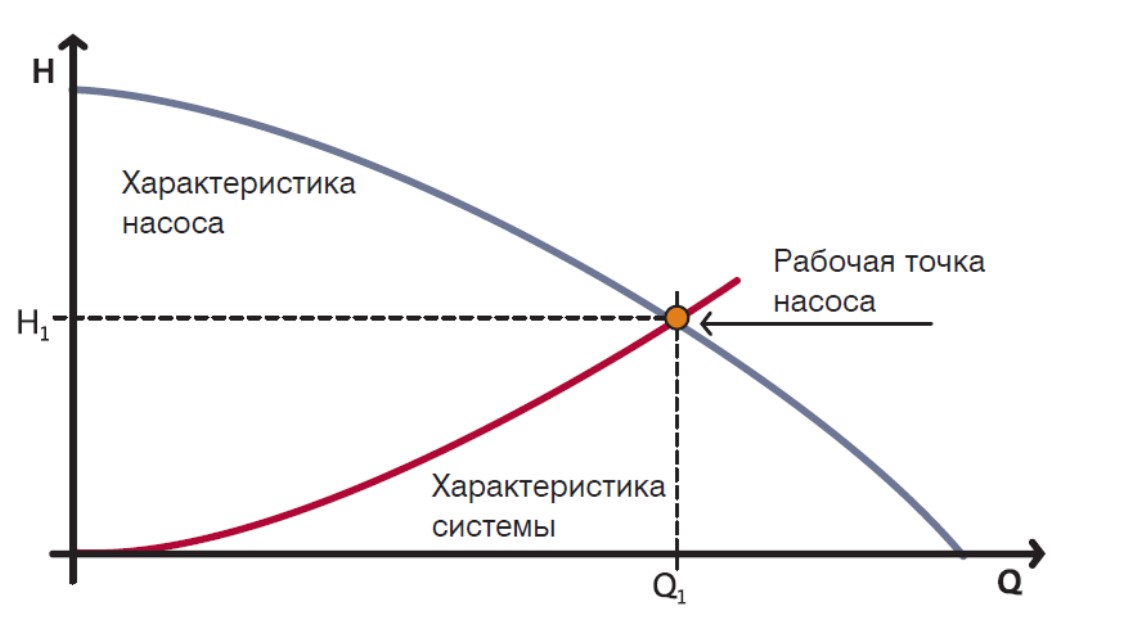

Рабочая точка насоса определяется пересечением его характеристики с характеристикой системы. Кривая насоса показывает возможности агрегата, а характеристика системы отражает напор, который требуется при определенном расходе с учетом высоты подъема и гидравлических потерь.

Для предварительного расчета нужно знать:

требуемый расход воды;
статический и динамический уровень скважины;
высоту подъема воды;
необходимое давление в точке водоразбора;
длину и диаметр труб;
потери на фильтрах, клапанах, фитингах и другой арматуре.

После этого параметры сопоставляют с характеристикой конкретного насоса. Так можно заранее проверить, хватит ли напора при нужном расходе и как на рабочий режим повлияют длина трубопровода и гидравлические потери. Для скважины дополнительно проверяют, соответствует ли выбранная модель условиям источника.

Как выбрать насос по рабочей характеристике

Выбор начинают с параметров объекта, а не с самой мощной модели в каталоге. Для дома, скважины и системы полива нужны разные сочетания расхода и напора. Даже два насоса с близкой мощностью могут иметь совершенно разные рабочие характеристики.

При сравнении моделей одного расхода и напора недостаточно. Сначала смотрят, способен ли насос обеспечить нужный режим, затем проверяют мощность, КПД и электрические параметры конкретного исполнения. Для скважинных моделей дополнительно важны условия установки и качество воды.

Параметр	Что показывает	Что проверить
Производительность Q	Расход воды	Соответствует ли потребности системы
Напор H	Возможность создать нужный напор	Хватает ли его с учетом высоты и потерь
Мощность P2	Номинальную мощность двигателя	Соответствует ли конкретному исполнению
КПД	Эффективность работы	Подходит ли выбранный режим
Частота и обороты	Режим работы двигателя	Совпадают ли с паспортом модели

В первую очередь сопоставляют расход и напор с расчетом системы, затем проверяют остальные параметры. Для скважинного оборудования дополнительно учитывают диаметр скважины, глубину установки и качество воды. Для серии 3SR производитель указывает максимальное содержание песка 150 г/м³ и степень защиты двигателя IP68. Такие данные помогают понять, подходит ли модель не только по графику, но и по условиям эксплуатации.

Почему нельзя выбирать насос только по максимальному напору

Максимальный напор и максимальная производительность относятся к разным участкам характеристики. Поэтому цифра из каталога сама по себе еще не говорит, как насос будет работать в конкретной системе. В расчет включают не только высоту подъема воды, но и сопротивление трубопровода, фильтров, клапанов и фитингов, а также необходимое давление в точке водоразбора. Именно совокупность этих условий определяет фактическую рабочую точку.

В нашем интернет-магазине мы подбираем насос не по одной максимальной цифре в каталоге, а с учетом параметров конкретной системы. Для этого учитываем уровень воды в скважине, требуемый расход, высоту подъема, характеристики трубопровода и необходимое давление. Эти данные позволяют определить рабочую точку и выбрать исполнение Pedrollo, которое обеспечит нужный режим работы. Так проще заранее оценить, как насос будет работать в конкретной системе, и не ориентироваться только на максимальные значения из каталога.
