Как настроить реле давления воды в системе

Чтобы в доме водопровод работал стабильно, требуется грамотно настроить реле давления воды для насоса, от этой настройки зависит частота включения оборудования и сила напора из кранов. В материале объясним устройство прибора и дадим понятную инструкцию по настройке.

Принцип работы реле давления

Любая насосная станция или автоматика для скважины включает в себя это небольшое устройство. В доме реле давления воды отвечает за включение и выключение насоса в зависимости от напора в системе. Когда давление падает ниже установленного порога, контакты замыкаются, и насос запускается. При достижении верхнего порога цепь размыкается.

Внутри прибора находятся две основные пружины. Большая пружина отвечает за нижний порог включения. Маленькая пружина задает разницу между нижним и верхним порогом, то есть диапазон работы. Когда вода поступает в гидроаккумулятор, мембрана расширяется и давит на поршень реле. Правильно настроенная автоматика защищает насос от износа и обеспечивает комфортный напор.

Стандартное реле давления на заводах чаще всего настроено на включение при 1,4 бара и выключение при 2,8 бара, но для частного дома эти цифры не всегда подходят.

На рынке представлены разные модели, например механические или более современные электронные аналоги. Продукция «Педролло» комплектуется надёжными реле, которые служат долго при правильной установке.

Пошаговая настройка реле давления

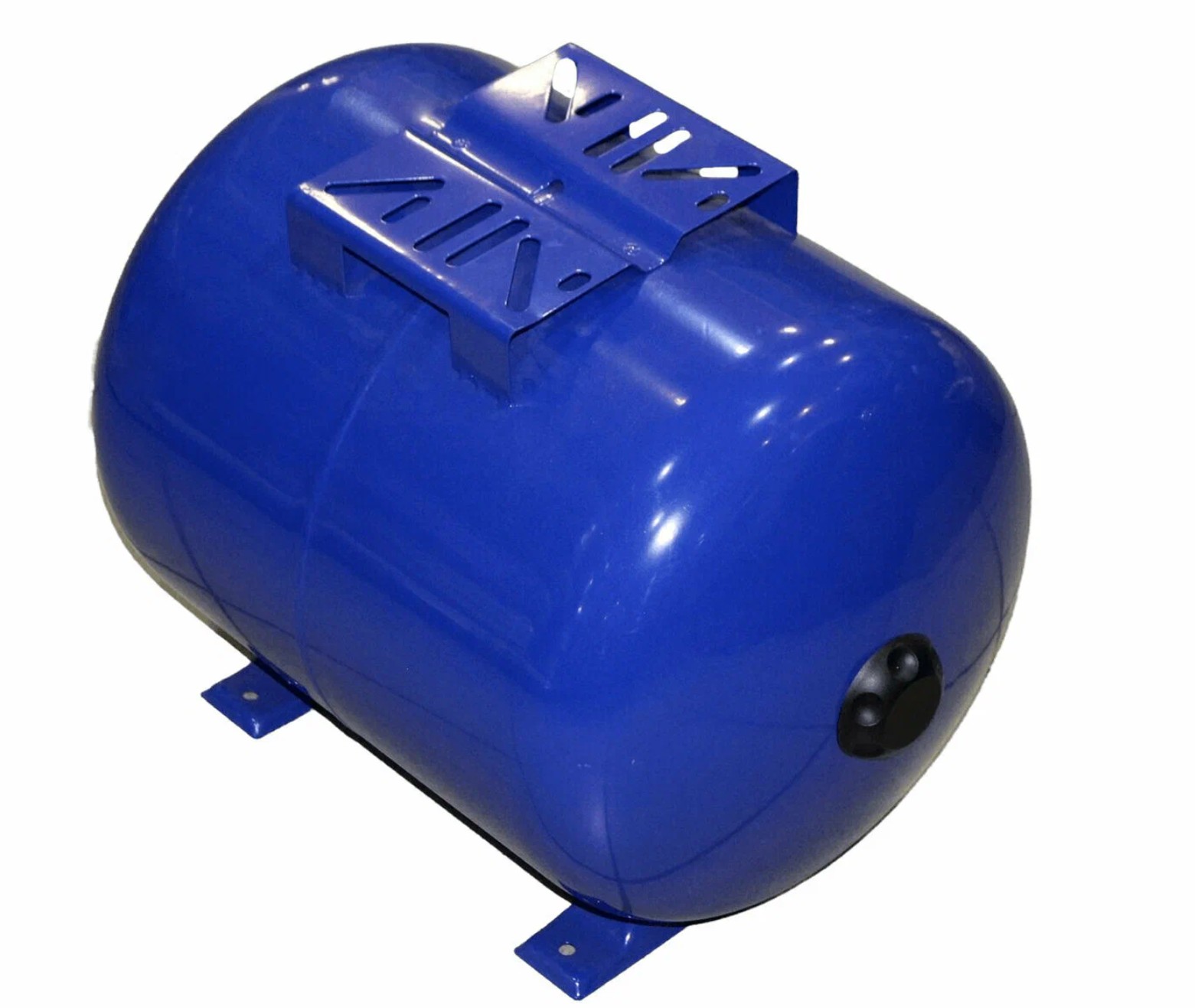

Перед тем как отрегулировать реле давления воды, нужно подготовить систему. Отключите насос от питания и слейте воду из гидроаккумулятора. Затем проверьте давление воздуха в баке обычным автомобильным манометром. Оно должно быть на 0,2 бара ниже планируемого порога включения насоса.

Правильное подключение реле давления воды к насосу и гидроаккумулятору выполняется по схеме из инструкции. Ошибки на этом этапе сведут на нет любую настройку.

Теперь можно приступать к регулировке. Для этого потребуется ключ или отвертка. На большинстве приборов есть две гайки с пружинами.

Вот пошаговая инструкция:

1. Подключите реле к насосу и гидроаккумулятору;
2. Включите насос и закройте все краны в доме;
3. Запомните давление, при котором отключился насос;
4. Откройте кран и запомните давление, при котором насос включился снова;
5. Если цифры не устраивают, отключите питание и вращайте гайки.

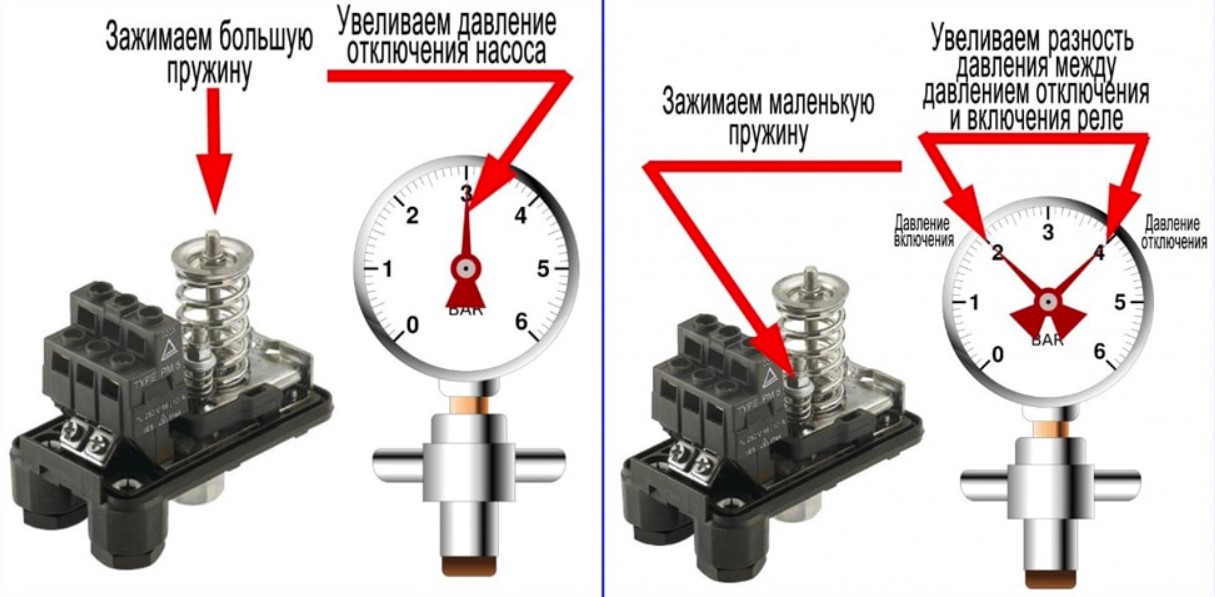

Гайка на большой пружине отвечает за включение. Чтобы повысить нижний порог, закручивайте гайку по часовой стрелке. Чтобы понизить, откручивайте. Гайка на маленькой пружине задает разницу между включением и выключением. Обычно эту разницу делают 1–1,5 бара.

После каждого поворота гайки включайте насос и проверяйте результат по манометру. Действуйте медленно. Один полный оборот гайки меняет давление примерно на 0,5 бара.

После настройки обязательно откройте кран и дайте системе поработать несколько циклов. Убедитесь, что насос включается и выключается стабильно, без рывков. Реле давления воды работает правильно, если вода из крана идет ровной струей, а насос не включается слишком часто.

Частые ошибки при настройке и как их избежать

При настройке реле давления новички часто совершают одни и те же ошибки. Некоторые забывают проверить гидроаккумулятор, другие выставляют слишком высокие пороги. В этом разделе разберем самые частые проблемы и способы их решения.

Многие пытаются выполнить регулировку реле давления воды без подготовки. Вот самые распространённые ошибки.

Первая ошибка: не проверили давление в гидроаккумуляторе. Если в баке мало воздуха или его нет совсем, насос будет включаться слишком часто. Исправление: перед регулировкой всегда накачивайте воздух до нужного значения.

Вторая ошибка: устанавливают слишком высокий порог выключения. Это приводит к перегрузке насоса и может вызвать поломку. Правильно выставлять выключение не выше 80 процентов от максимального давления, которое выдает насос.

Третья ошибка: маленькая разница между включением и выключением. Если установить разницу 0,5 бара, насос будет включаться каждые 10–15 секунд при открытии крана. Это быстро износит устройство. Оптимальная разница 1–1,5 бара.

Четвёртая ошибка: настройка на глаз без манометра. Без этого прибора невозможно правильно выставить пороги. Всегда пользуйтесь штатным или подключаемым манометром. Помните, что настройка реле давления воды требует точности.

Чтобы избежать этих ошибок, действуйте медленно и проверяйте результат после каждого шага. Начинайте с проверки гидроаккумулятора, затем выставляйте нижний порог и только потом регулируйте разницу. Не торопитесь и не делайте резких движений гайками.

Настройка реле давления и где получить помощь

Правильно настроенная автоматика продлевает срок службы насоса и экономит электроэнергию. Главные правила: проверьте давление в гидроаккумуляторе, выставляйте нижний порог вращением большой гайки, а разницу между включением и выключением маленькой гайкой. Не делайте порог выключения слишком высоким и не устанавливайте разницу меньше 1 бара. Как отрегулировать реле давления воды мы подробно описали выше.
